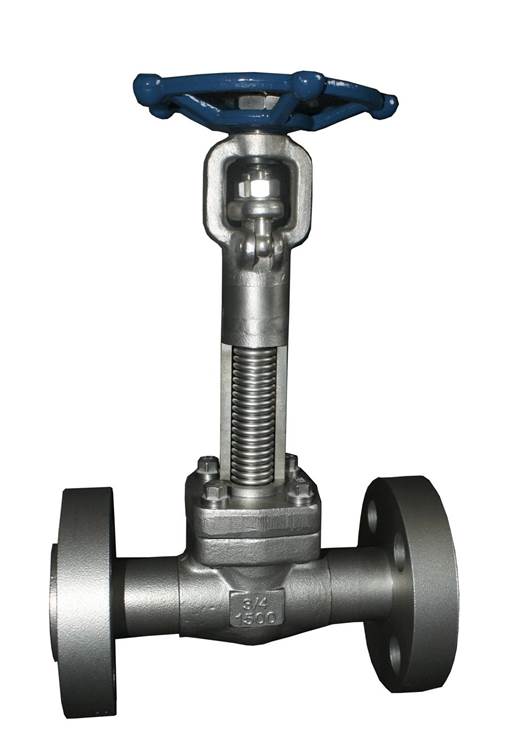

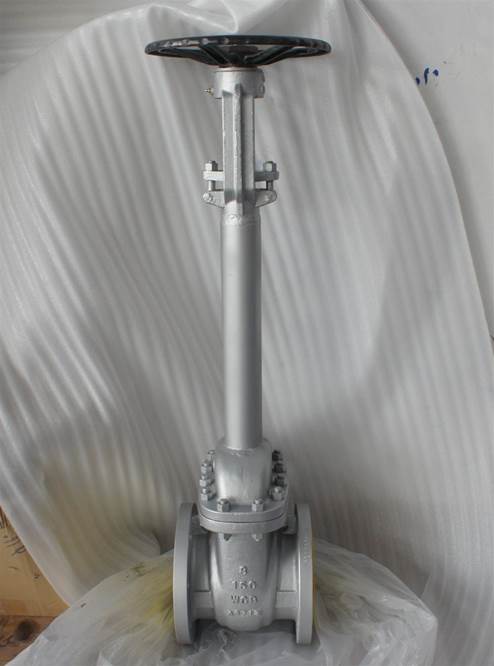

ATICL紳縮囊閘閥

● ATICL紳縮囊閘閥的設計目的主要是解決閥門結構的外洩露問題,閥桿零件穿透閥腔與外環境,造成一個介質外漏的通道。閥桿零件需要旋轉或者升降動作,該處密封常規設計採用壓緊填料保證密封,閥桿運動造成填料磨損與損耗,勢必造成該處介質外漏。為了保證該處洩露的產生,在該處設置完全密封的波紋管伸縮囊結構。
● 波紋管是金屬板通過焊接和液壓成型的一種完全密封的波狀串接結構,該零件在軸向允許一定位移。為了保證密封性能,兩端部通常採用焊接方式與其他零件連接。

產品介紹

● ATICL紳縮囊閘閥的設計目的主要是解決閥門結構的外洩露問題,閥桿零件穿透閥腔與外環境,造成一個介質外漏的通道。閥桿零件需要旋轉或者升降動作,該處密封常規設計採用壓緊填料保證密封,閥桿運動造成填料磨損與損耗,勢必造成該處介質外漏。為了保證該處洩露的產生,在該處設置完全密封的波紋管伸縮囊結構。

● 波紋管是金屬板通過焊接和液壓成型的一種完全密封的波狀串接結構,該零件在軸向允許一定位移。為了保證密封性能,兩端部通常採用焊接方式與其他零件連接。


ATICL紳縮囊閘閥設計特點

● 可靠的閥桿防轉結構:提升式閥桿,閥桿設計防轉裝置

● 波紋管採用承受外壓設計,能保證波紋管更高的耐壓性能和使用壽命

● 加強的閥桿能保證閥桿加長需要的強度要求:處於考慮閥桿的穩定性,我們採用比常規閥門更堅固的閥桿尺寸。

● 閥桿上密封設計能確保在閥門開啟時的外洩漏的密封性,有效保證波紋管在安全行程內運行,亦能減緩介質流動引起的閥桿震動。

● 波紋管平焊結構防止波紋管直段管在介質壓力作用下變形而引起波紋管焊縫開裂,影響使用壽命

● 多層波紋管有效保證波紋管的承壓能力

● 足夠的波紋管波數保證閥門在規定行程內運行長久可靠

● 多段連接的波紋管及連接環內導向能保證波紋管不至於在壓力作用下出現失穩

● 所有波紋管不受介質直接沖蝕,防止波紋管在介質中的雜質衝擊下產生破裂

● 閥桿的下導向能保證閥桿有足夠的穩定性,有效抑制閥桿在介質不平衡力作用下產生的振動引起波紋管焊縫失效

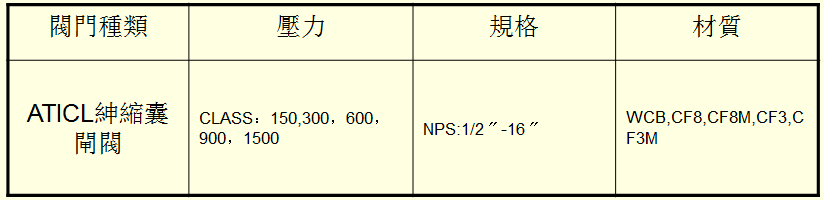

ATICL紳縮囊閘閥設計標準

設計標準:API600.

波紋管設計標準:MSS SP117.

結構長度標準:ASME B16.10.

法蘭標準:ASME B16.5.

對焊口標準:ASME B16.25.

溫度壓力等級:ASME B16.34.

閥門測試標準:API598,API6D
